Inserito il - 15 marzo 2013 : 09:36:09

Vorrei sapere da Guido come ottiene l'illuminazione obliqua, perchè io non riesco ad ottenere risultati convincenti.

Franco
Link

Guido Gherlenda
Utente Senior

Città: Oderzo
Prov.: Treviso

Regione: Veneto

2066 Messaggi
Tutti i Forum

Inserito il - 15 marzo 2013 : 09:48:02

Ciao, riporto una parte di un vecchio post:

Per questa illuminazione utilizzo solo il condensatore per CdF acromatico aplanatico con apertura 1.4 del mio Zeiss, è un condensatore a revolver, nel passaggio da un anello all'altro una porzione viene oscurata, il diaframma permette di regolare anche il raggio della porzione.

Delle immagini chiariscono meglio:

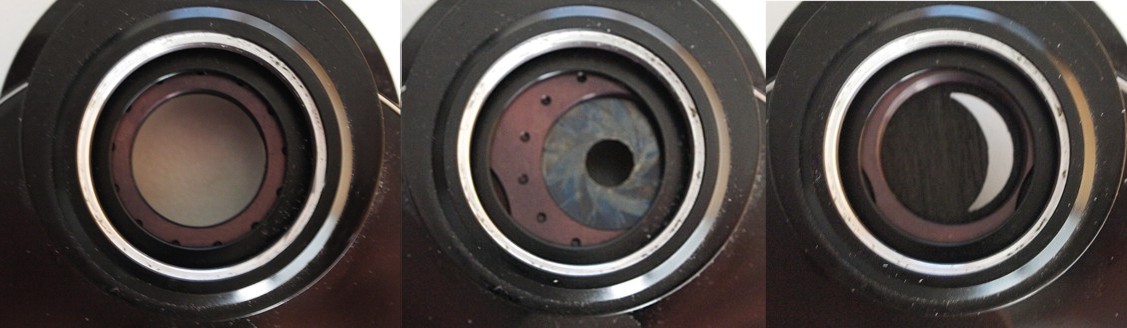

Immagine:
LUCE OBLIQUA

87,4 KB

Nella prima a sinistra si nota il foro circolare, questa è la posizione prevista per il BF (ho tolto la parte ottica per mettere in evidenza il particolare).

Nella seconda il disco è ruotato ed il diaframma parzialmente chiuso, la combinazione tra le due regolazioni oltre alla giusta altezza del condensatore mi permette di coprire agevolmente dal 20x 0.65 al 100x 1.4.

Nella terza, in una delle sedi libere ho inserito una sagoma, questa soluzione l'ho provata quando cercavo quale fosse il sistema più comodo, non la utilizzo più in quanto ha poche possibilità di regolazione e comunque i risultati sono inferiori alla precedente.

Da notare che questo condensatore, anche se non viene mai messo in risalto, in questo uso ha lo stesso principio dei condensatori specifici per l'illuminazione obliqua, vedi ad esempio il Lomo 1.4, la parte ottica rimane ferma e il diaframma trasla, l'unica accortezza è occludere la sede adiacente per non permettere, a circa 7-8 mm di spostamente, che la luce possa filtrare da questa.

I migliori risultati li ottengo con il condensatore alzato quasi al massimo.

A disposizione per eventuali chiarimenti.
