 Inserito il - 03 giugno 2014 : 22:03:46
|
Un saluto a tutti, mi chiamo Dante e mi diletto di microscopia, astronomia ed elettronica. Non sono più giovanissimo e proprio per questo mi ritaglio del tempo per meraviglia e bellezza  Dopo aver imparato tanto da questo forum come semplice lettore ore voglio dare un mio piccolo contributo.
E' una cosa semplice, banale, ma può essere utile a chi è alle primissime armi.
Tutto è nato da un acquisto esuberante sulla baia, una pellicola protettiva per il cell di mio figlio che è arrivata in una confezione da sei e così me no sono rimaste cinque inutilizzate. Visto le buone proprietà antiriflesso e di trasparenza di questi film splastici ho pensato di realizzare un filtro per illuminazione obliqua e campo oscuro, con un risultato che a me sembra ottimo.
La procedura passo passo:

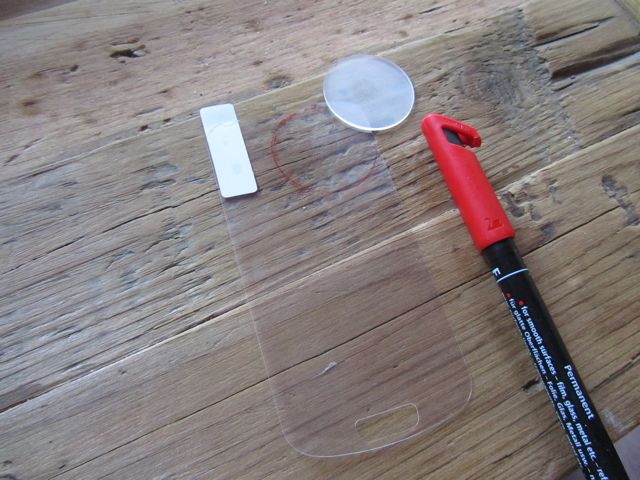

Ho sagomato con un filtro ed un pennarello indelebile il cerchio sulla pellicola e l'ho ritagliato con santa pazienza utilizzando una forbicina circolare.
Immagine:
65,89 KB

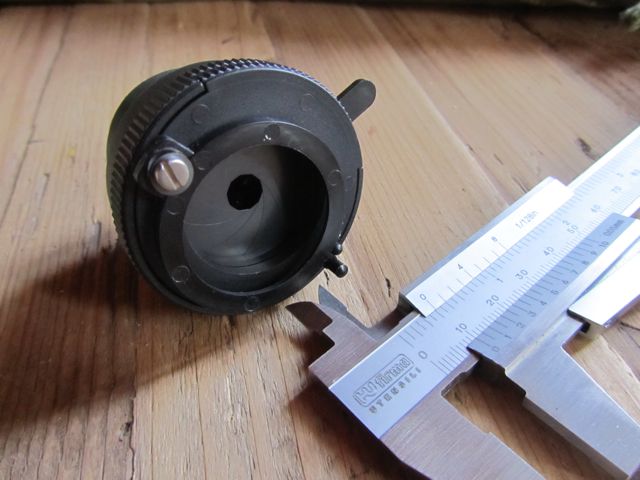

Quindi con illuminazione accesa (regolata bassa per non abbagliarsi) ho tolto un oculare al microscopio con il diaframma del condensatore chiuso. Guardando dentro il tubo ho aperto pian piano il diaframma fermandomi appena l'apertura del diaframma raggiunge l'ampiezza del tubo. Smonto il condensatore e misuro l'ampiezza dell'apertura così ottenuta.
Immagine:
47,37 KB

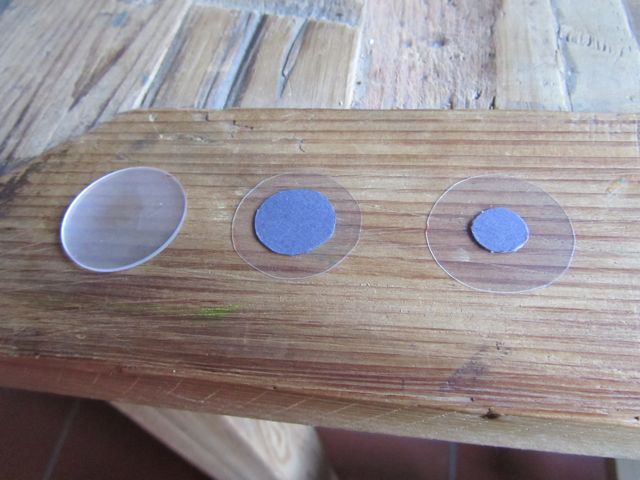

Ogni obiettivo ha la sua apertura di diaframma sufficiente a riempire il diametro del tubo, nel mio caso provando empiricamente ho trovato che le misure di 12 mm e 20 mm sono una mediazione che copre tutti i miei obiettivi (più o meno venti mm penso che vadano bene per tutti i microscopi che montano i classici 4-10-40-100) cosi ho ritagliato dei cerchietti di 12 e 20 mmm di diametro con del cartoncino nero e li ho incollati sulle pellicole trasparenti ottendo due filtri da utilizzare con le diverse ottiche.
Immagine:
52,36 KB

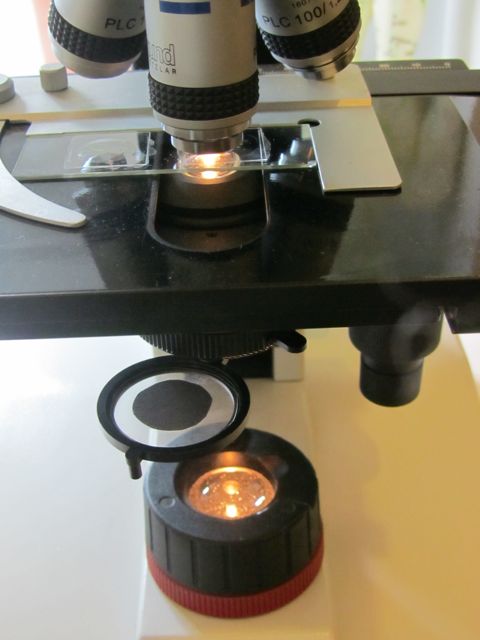

Quindi ho montato il tutto sul portafiltro e, sollevando il condensatore al massimo e tenendo aperti i due diaframmi, posso ottenere tutte le sfumature dell'illuminazione obliqua arrivando fino al campo oscuro...trovo che l'effetto, per quanto riguarda l'illuminazione obliqua, sia più graduale e meglio controllabile del classico cartoncino montato sul portafiltro!
Provare per credere
Immagine:
36,36 KB
Una domanda agli esperti: perchè più si sale con l'ingrandimento dell' obiettivo e più il diaframma per riempire il tubo deve essere aperto? Intuitivamente avrei detto il contrario, ma empiricamente le cose stanno così. In ottica ho grosse lacune.
Un saluto a tutti.
|
Dante Basili
Link |
|
|
pat0691
Utente nuovo
Città: Latina
Prov.: Latina
Regione: Lazio
14 Messaggi
Tutti i Forum |
Inserito il - 04 giugno 2014 : 08:10:53
|
Benissimo Dante,
tu hai usato una soluzione molto piu' "professionale" della mia.
Io ho semplicemente ritagliato un cerchio di cartoncino, l'ho colorato di nero con il pennarello, l'ho posizionato sul portafiltri che faccio scorrere piu' o meno durante l'osservazione, sotto il condensatore.
In questo modo la maschera interviene sempre pero' lateralmente provocamdo quelche problemino con l'illuminazione ma... funziona.
Avendo anche io un po' di pellicole per telefonino, faro' qualche prova come la tua.
Ciao
Pat
|
|
 |
|
|
Guido Gherlenda
Utente Senior
Città: Oderzo
Prov.: Treviso
Regione: Veneto
2066 Messaggi
Tutti i Forum |
Inserito il - 04 giugno 2014 : 21:53:36
|
Ben arrivato e complimenti per l'ottima idea  |
Guido Gherlenda
45°46'38.85"N 12°28'59.46"E |
|
|
|
dantebasili
Utente Junior
Città: forlì
Prov.: Forlì-Cesena
Regione: Emilia Romagna
27 Messaggi
Tutti i Forum |
Inserito il - 05 giugno 2014 : 00:26:33
|
| Grazie Guido, se sono qui è anche a causa delle tue bellissime immagini! |
Dante Basili
Link |
|
|
|
Maurizio Gazzaniga
Utente Senior
Città: Borgarello
Prov.: Pavia
2838 Messaggi
Flora e Fauna |
Inserito il - 05 giugno 2014 : 09:01:01
|
| Un caloroso benvenuto anche da parte mia e complimenti. Anch'io ho usato per tanto tempo un sistema simile per il campo scuro e ne sono rimasto talmente soddisfatto che poi l'ho proposto anche nel mio libro. |
Maurizio
Link |
|
|
|
dantebasili
Utente Junior
Città: forlì
Prov.: Forlì-Cesena
Regione: Emilia Romagna
27 Messaggi
Tutti i Forum |
Inserito il - 05 giugno 2014 : 10:48:30
|
| Grazie Maurizio |
Dante Basili
Link |
|
|
|
tecameba
Utente Senior
Città: montecatini terme
Prov.: Pistoia
Regione: Toscana
903 Messaggi
Tutti i Forum |
Inserito il - 08 giugno 2014 : 11:33:28
|
BENVENUTO ANCHE DA PARTE MIA.
ANCH'IO IL CAMPO SCURO LO "RIMEDIO " NELLO STESSO MODO!!
|
Franco
Link
|
|
|
|
dantebasili
Utente Junior
Città: forlì
Prov.: Forlì-Cesena
Regione: Emilia Romagna
27 Messaggi
Tutti i Forum |
Inserito il - 09 giugno 2014 : 00:34:32
|
Ciao Franco, dopo aver visitato i vostri siti è un piacere essere qui
|
Dante Basili
