Inserito il - 20 novembre 2013 : 08:56:55

rileggendo il post mi è venuto un dubbio .....

ma come hai fatto a fotografare la prima immagine del diaframma ?

se andato a cercare di metterlo a fuoco abbassando il condensatore, proprio per mostrarcelo o sono le tue normali condizioni di lavoro ?

perchè normalmente regolandolo dovresti modificare la luminosità, ma in modo uniforme su tutta l'immagine.

spero proprio la prima.

Giuseppe

enotria
Utente Senior

Città: Gaibanella FE
Prov.: Ferrara

Regione: Emilia Romagna

1322 Messaggi
Tutti i Forum

Inserito il - 20 novembre 2013 : 08:59:43

Nel microscopio vi sono delle particolari posizioni che sono occupate dai diaframmi: quello di campo, quello di apertura, quelli che eliminano i riflessi lungo il tubo, quello dentro l'oculare, l'iride del tuo stesso occhio, ecc.

A queste posizioni, che sono meccanicamente fisse, devono corrispondere nel fascio ottico altrettante "pupille", cioè punti in cui il fascio ottico si restringe: in questo modo il diaframma, pur svolgendo il suo lavoro, non ostacola il percorso del fascio luminoso.

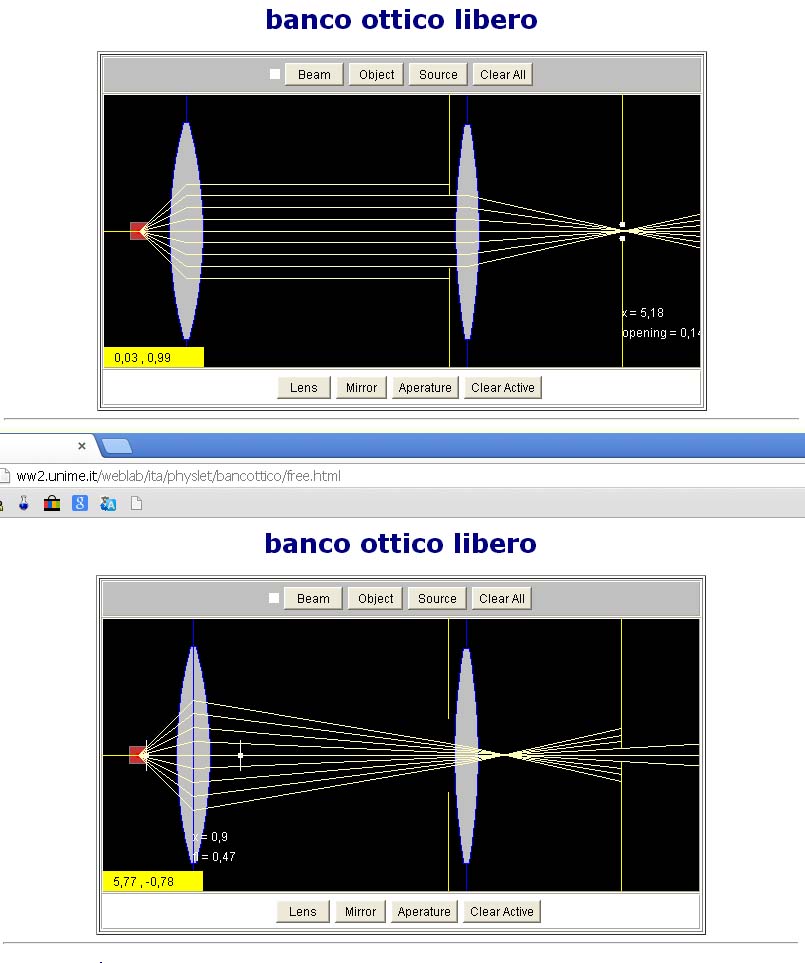

Immagine: In alto percorso ottico regolare, la pupilla è in corrispondenza del diaframma --> nessuna perdita di luminosità.
In basso la pupilla non è più in corrispondenza del diaframma --> il diaframma si "mangia" la luminosità .
Condensatore decentrato?

103,15 KB

Se tu, per qualche motivo, modifichi la posizione della pupilla (cioè del restringimento) e la allontani dal diaframma, ottieni una pesante limitazione della luminosità.

Per questi motivi, l'inconveniente è si quello che ti ha indicato geppe: hai sempre una illuminazione obliqua preimpostata e che andrà sempre ad aggiungersi a quella voluta ed, in più, avrai anche una più o meno forte diminuzione della luminosità, tanto più accentuata quanto più il diaframma è chiuso.

Vai a rivedere la tua prima foto: in quel caso, la luce che perdi è quasi i tre quarti del totale !
